BASEアプリのリコメンドにGraph Neural Networkを導入するよ(予定)

f:id:beerbierbear:20201221094841p:plain

この記事はBASE Advent Calendar 2020の21日目の記事です。

はじめに

お久しぶりです。BASEビール部部長(兼Data Strategyチーム)のbokenekoです。 今年はほんと辛い1年でしたね。コロナで全くビール部の活動ができませんでした。 その反動で通販でクラフトビール買いまくって冷蔵庫が溢れました。定期便の利用は計画的に。

と、まあそんな私生活はおいておいて、今日はData Strategyチームでのリコメンドにおける取り組みについてお話しします。

BASEでは、ネットショップ作成サービス「BASE」で開設された130万のショップが集まる購入者向けのショッピングアプリ「BASE」を提供しています。アプリでは商品やショップのおすすめを表示していますが、ここに使われているリコメンドのアルゴリズムは実は複数アルゴリズムの組み合わせになっています。例えば協調フィルタリングやFactorization Machinesなどです。今回はそこにさらにGraph Neural Networkによるリコメンドを追加しようとしているというお話をしようと思います。

Graph Neural Networkとは

Graph Neural Network(GNN)は2017年頃から話題がでてきた、Deep Learningでグラフ構造を扱う手法のことです。GNNでは大まかに以下のような問題を解くことができます。

  • Node classification/regression
    • ノードの分類やノードが持つ値の推定
  • Link prediction
    • 二つのノード間に特定のエッジが存在するかどうかを予測
  • Graph classification/regression
    • グラフ自体の分類やグラフに関連する数値の推定

GNNのリコメンドへの応用

Link Prediciton

Link Predictionはグラフ上のあるノードとノードの間にエッジが存在するか否かを推測する問題です。現在観測されているグラフ構造から、まだ観測されていないエッジが存在しているかどうかを推測します。

今回のリコメンドで言えばユーザーノードと商品ノードを購入エッジで繋いだグラフがあったとして、今はまだないあるユーザーと商品の間の購入エッジが存在しうるかどうか、つまりまだ買ってないけど買ってくれる可能性が高いかどうかを推測します。

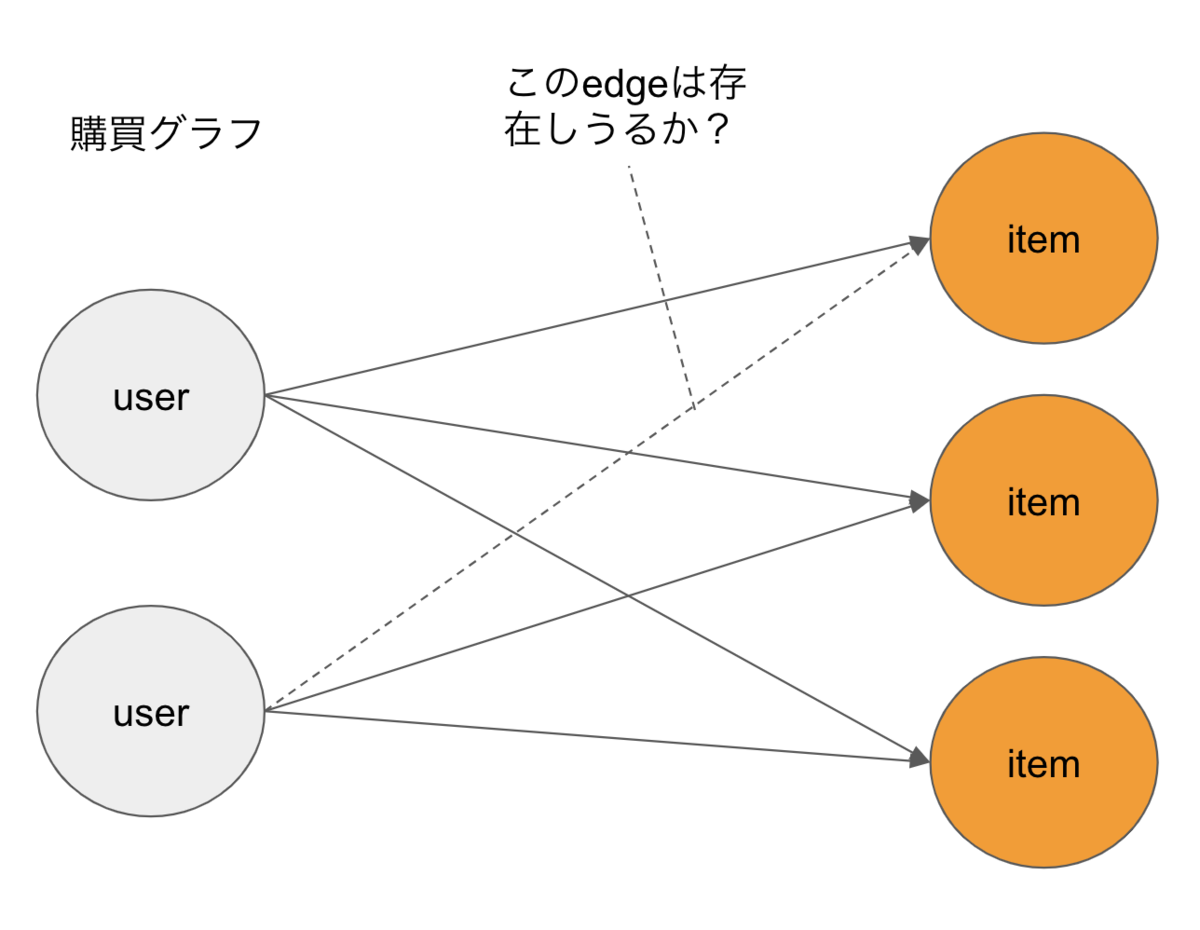

f:id:beerbierbear:20201216143132p:plain:w400
ユーザー・商品購買グラフ

グラフ構造

購入エッジの存在を予測するにあたって、利用したデータは以下の通りです

  • ユーザーがどの商品を購入したか
  • ユーザーがどの商品をお気に入りしたか
  • ユーザーがどのショップをフォローしたか
  • どのショップがどの商品を販売しているか

これらの情報をユーザー・商品・ショップを繋ぐグラフ構造にします。

f:id:beerbierbear:20201216143442p:plain:w400
ユーザー・商品・ショップを繋ぐグラフ

このグラフでbuyエッジがあるユーザーと商品の間にあるかどうかを予測するのが目的になります。 (ちなみにこうしたノード・エッジが複数種類あるグラフのことをheterogeneous graphと呼びます。)

モデル

今回採用したモデルはR-GCNというモデルです。

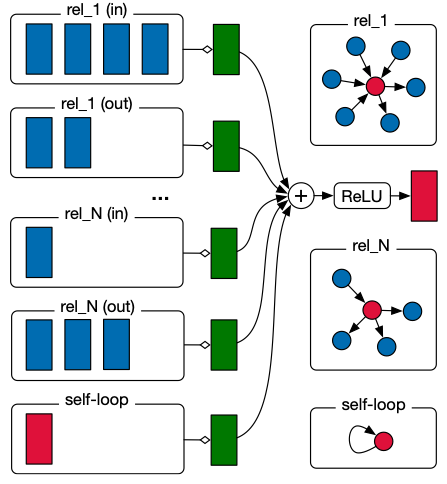

f:id:beerbierbear:20201216143750p:plain:w400
R-GCNの構造(論文から借用)

R-GCNはあるノードについて、そのノードに出入りしている各エッジ種ごとにGCNを行いそれをまとめるという方法でグラフを畳み込みます。これで計算されたユーザーと商品の特徴量に対して購買エッジが存在するかを分類問題として解きます。 GCNは通常のDNNでいうところのCNNのようなものをイメージしていただければよいです。

実装

処理の手順は以下のようになります。

  1. 各ノードに対してノード種毎にIDを振ってグラフを作成
  2. グラフをR-GCNに通して各ノードの特徴量を計算
  3. ユーザーと商品の間にあるリンクが存在するかを二値分類問題として解く

実装にあたってはpytorchdglを利用しました。

グラフ作成

グラフは双方向グラフとして作成しています。

import torch
import dgl

# buy
c2i_buy = torch.tensor([(customer_node_id, item_node_id), ...])
# fav
c2i_fav = torch.tensor([(customer_node_id, item_node_id), ...])
# follow
c2s_follow = torch.tensor([(customer_node_id, shop_node_id), ...])
# sell
s2i = torch.tensor([(shop_node_id, item_node_id), ...])

graph_data = {
      ("customer", "buy", "item"): (c2i_buy[:, 0], c2i_buy[:, 1]),
      ("item", "bought-by", "customer"): (c2i_buy[:, 1], c2i_buy[:, 0]),
      ("customer", "fav", "item"): (c2i_fav[:, 0], c2i_fav[:, 1]),
      ("item", "fav-by", "customer"): (c2i_fav[:, 1], c2i_fav[:, 0]),
      ("customer", "follow", "shop"): (c2s_follow[:, 0], c2s_follow[:, 1]),
      ("shop", "follow-by", "customer"): (c2s_follow[:, 1], c2s_follow[:, 0]),
      ("customer", "buy-from", "shop"): (c2s_buy[:, 0], c2s_buy[:, 1]),
      ("shop", "sell-to", "customer"): (c2s_buy[:, 1], c2s_buy[:, 0]),
      ("shop", "sell", "item"): (s2i[:, 0], s2i[:, 1]),
      ("item", "selled-by", "shop"): (s2i[:, 1], s2i[:, 0]),
}
g = dgl.heterograph(graph_data)

training

import torch

model = RelationPredict(g, 64, 16)
opt = torch.optim.Adam(model.parameters(), lr=0.01)
model.train()

for epoch in range(60):
    opt.zero_grad()
    # グラフから各ノードの特徴量を計算
    embed = model(g)

    labels = torch.zeros(10000, dtype=torch.long)
    # グラフには取り込んでないが存在する購買エッジをpositive sampleとして利用
    pos_s = []
    pos_d = []
    random.shuffle(c2i_buy_train)
    for c, i in c2i_buy_train[:5000]:
        pos_s.append(c)
        pos_d.append(i)
    pos_s = torch.tensor(pos_s)
    pos_d = torch.tensor(pos_d)
    labels[:5000] = 1
    # ランダムに取り出したユーザー・商品の組をnegative sampleとして利用
    # 全組み合わせのうち本当に存在してるエッジは無視できるほど少ないので問題はず
    neg_s = torch.randint(g.number_of_nodes("customer"), (5000,))
    neg_d = torch.randint(g.number_of_nodes("item"), (5000,))
    train_data = {
        "srcs": torch.cat([pos_s, neg_s]),
        "dsts": torch.cat([pos_d, neg_d]),
        "labels": labels
    }
    loss = model.get_loss(embed, train_data)
    loss.backward()
    opt.step()

モデル全体

import torch
import torch.nn as nn
import torch.nn.functional as F
import dgl
import dgl.nn as dglnn


class RelGraphConvLayer(nn.Module):
    """
    R-GCN layer
    """
    def __init__(self,
                 in_feat,
                 out_feat,
                 rel_names,
                 bias=True,
                 activation=None,
                 self_loop=False,
                 dropout=0.0):
        super(RelGraphConvLayer, self).__init__()
        self.in_feat = in_feat
        self.out_feat = out_feat
        self.rel_names = rel_names
        self.bias = bias
        self.activation = activation
        self.self_loop = self_loop

        self.conv = dglnn.HeteroGraphConv({
                rel : dglnn.GraphConv(in_feat, out_feat, norm='right', weight=False, bias=False)
                for rel in rel_names
            }, aggregate='sum')

        self.weight = nn.ParameterDict()
        for rel_name in rel_names:
            weight = nn.Parameter(torch.Tensor(in_feat, out_feat))
            nn.init.xavier_uniform_(weight, gain=nn.init.calculate_gain('relu'))
            self.weight[rel_name] = weight

        # bias
        if bias:
            self.h_bias = nn.Parameter(torch.Tensor(out_feat))
            nn.init.zeros_(self.h_bias)

        # weight for self loop
        if self.self_loop:
            self.loop_weight = nn.Parameter(torch.Tensor(in_feat, out_feat))
            nn.init.xavier_uniform_(self.loop_weight, gain=nn.init.calculate_gain('relu'))

        self.dropout = nn.Dropout(dropout)

    def forward(self, g, inputs):
        g = g.local_var()

        wdict = {}
        for rel_name in self.rel_names:
            wdict[rel_name] = {
                "weight": self.weight[rel_name]
            }
        hs = self.conv(g, inputs, mod_kwargs=wdict)

        def _apply(ntype, h):
            if self.self_loop:
                h = h + torch.matmul(inputs[ntype], self.loop_weight)
            if self.bias:
                h = h + self.h_bias
            if self.activation:
                h = self.activation(h)
            return self.dropout(h)
        return {ntype : _apply(ntype, h) for ntype, h in hs.items()}


class RelGraphEmbed(nn.Module):
    """
    node embeding layer
    node_id -> node embeding
    """
    def __init__(self, g, embed_size):
        super(RelGraphEmbed, self).__init__()
        self.g = g
        self.embed_size = embed_size

        # create weight embeddings for each node for each relation
        self.embeds = nn.ParameterDict()
        for ntype in g.ntypes:
            embed = nn.Parameter(torch.Tensor(g.number_of_nodes(ntype), self.embed_size))
            nn.init.xavier_uniform_(embed, gain=nn.init.calculate_gain('relu'))
            self.embeds[ntype] = embed

    def forward(self):
        return self.embeds


class RelationPredict(nn.Module):
    def __init__(self, g,
                 h_dim, out_dim,
                 num_hidden_layers=1,
                 dropout=0.5,
                 use_self_loop=True):
        super(RelationPredict, self).__init__()
        self.h_dim = h_dim
        self.out_dim = out_dim
        self.rel_names = list(set(g.etypes))
        self.rel_names.sort()
        self.num_hidden_layers = num_hidden_layers
        self.dropout = dropout
        self.use_self_loop = use_self_loop

        self.embed_layer = RelGraphEmbed(g, self.h_dim)
        self.layers = nn.ModuleList()
        # i2h
        self.layers.append(RelGraphConvLayer(
            self.h_dim, self.h_dim, self.rel_names,
            activation=F.relu, self_loop=self.use_self_loop,
            dropout=self.dropout))
        # h2h
        for i in range(self.num_hidden_layers):
            self.layers.append(RelGraphConvLayer(
                self.h_dim, self.h_dim, self.rel_names,
                activation=F.relu, self_loop=self.use_self_loop,
                dropout=self.dropout))
        # h2o
        self.layers.append(RelGraphConvLayer(
            self.h_dim, self.out_dim, self.rel_names,
            activation=None, self_loop=self.use_self_loop))

        # score
        self.fc1 = nn.Linear(self.out_dim*2, self.out_dim)
        self.act1 = nn.ReLU()
        self.fc2 = nn.Linear(self.out_dim, 1)
        self.act2 = nn.Sigmoid()

    def calc_score(self, h, srcs, dsts, src_type="customer", dst_type="item"):
        s = h[src_type][srcs]
        d = h[dst_type][dsts]
        x = torch.cat([s, d], dim=1)
        x = self.act1(self.fc1(x))
        x = self.act2(self.fc2(x)).view(-1)
        return x

    def forward(self, g):
        h = self.embed_layer()
        for layer in self.layers:
            h = layer(g, h)
        return h

    def get_loss(self, h, train_data):
        srcs = train_data["srcs"]
        dsts = train_data["dsts"]
        labels = train_data["labels"]
        score = self.calc_score(h, srcs, dsts)
        predict_loss = F.binary_cross_entropy_with_logits(score, labels)
        return predict_loss

結果

直近90日分の売り上げ・お気に入り商品・フォローショップのデータを用いて、売り上げの80%をグラフに取り込み、残りの18%を教師データ、2%をテストデータとして試験したところ、テストデータでは以下のような結果になりました。

accuracy: 0.891
recall: 0.858
specificity: 0.925
precision: 0.920

もちろんここでの成績が直ちにユーザーの満足度につながるわけではないのですが、数値的にはかなり優秀なんではないでしょうか。

最後に

このモデルは現在開発環境で試験中で、問題なければ来年頭にはアプリのリコメンドに組み込まれる予定です。

GNNはグラフ構造にならば何にでも適用できますので是非皆さんがお持ちのデータでも試していただけると。
